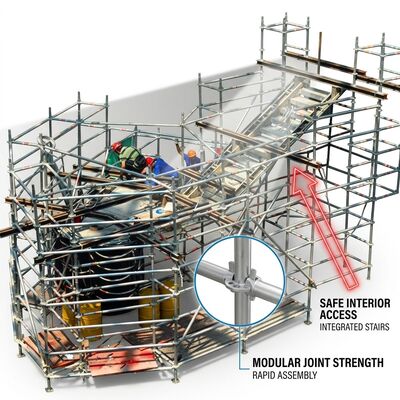

برج سقالة ألومنيوم بارتفاع متغير تلسكوبي تعديل مستمر هيدروليكي نطاق 2 متر إلى 10 متر بدون أقسام

تشترك أبراج السقالات التقليدية في قيد تشغيلي أساسي: يتطلب تغيير ارتفاع العمل إضافة أو إزالة أقسام إطار كاملة. يستغرق تغيير كل قسم 8-12 دقيقة لطاقم مدرب، وخلال هذه الفترة يكون الوصول إلى منطقة العمل غير متاح. بالنسبة لعمليات الصيانة التي تتطلب 5-10 تغييرات في الارتفاع خلال نوبة عمل واحدة - وهو أمر شائع في عمليات إيقاف تشغيل المصانع الصناعية، وفحص الجسور، وصيانة الطائرات - يستهلك هذا القيد 40-120 دقيقة من الوقت غير المنتج يوميًا. تلغي برج الارتفاع المتغير التلسكوبي هذا القيد تمامًا من خلال نظام تمديد هيدروليكي بأنابيب متداخلة ينتقل بين أي ارتفاع عمل ضمن نطاقه من 2 متر إلى 10 متر في أقل من ثلاث دقائق دون إزالة أو إضافة مكون واحد.

تستخدم آلية التلسكوب أقسام أنابيب متداخلة مزدوجة القطر: أقسام خارجية بقطر 63.5 مم وسمك جدار 3.2 مم، وأقسام داخلية بقطر 50.8 مم وسمك جدار 2.5 مم. يحافظ القياس التدريجي لسمك الجدار على مقاومة ثابتة للانبعاج عبر نطاق التمدد الكامل، مع تعويض الجدران الخارجية الأكثر سمكًا لطول العمود غير المدعوم الأكبر مع تمدد الأقسام الداخلية. يتم تثبيت شرائط التحمل المصنوعة من البولي إيثيلين عالي الوزن الجزيئي فائقًا ميكانيكيًا في أخاديد ذيل السمكة المشغلة في أسطح الأنبوب الداخلي، مما يوفر واجهة انزلاق بمعامل احتكاك أقل من 0.08. هذا يلغي التلامس المعدني بالمعدن الذي من شأنه أن يولد جزيئات تآكل ويتطلب صيانة تشحيم مع الحفاظ على محاذاة تلسكوبية دقيقة في حدود 0.3 مم من المركزية عند التمدد الكامل.

يعمل النظام الهيدروليكي بضغط 2500 رطل لكل بوصة مربعة من خلال أسطوانتين متوازيتين مثبتتين داخل أقسام التلسكوب الأدنى، ويتم تشغيله بواسطة مضخة يدوية مدمجة في الإطار الأساسي. يتطلب تصميم المضخة المريح قوة مقبض أقل من 15 كجم - يمكن تحقيقها بواسطة مشغل واحد بدون طاقة خارجية - من خلال آلية رافعة مركبة توفر ميزة ميكانيكية 12:1. ابتكار سلامة حاسم هو نظام قضيب القفل الميكانيكي التلقائي: عند كل 250 مم من التمدد، ينخرط قضيب قفل محمل بنابض في نقاط توقف مشغلة في جدار الأنبوب الداخلي. هذا يعني أن الضغط الهيدروليكي مطلوب فقط أثناء انتقالات الارتفاع، وليس لحمل الحمل المستمر أثناء عمليات العمل. تدعم الأقفال الميكانيكية بشكل مستقل حمولة المنصة المصنفة بالكامل، مما يوفر سلامة زائدة مستقلة عن سلامة النظام الهيدروليكي.

• انتقالات ارتفاع أقل من 3 دقائق: يتيح التلسكوب بمساعدة هيدروليكية تغييرات مستمرة في الارتفاع عبر النطاق الكامل من 2 متر إلى 10 متر دون إضافة أو إزالة مكونات، مما يوفر 40-120 دقيقة من وقت الإنتاج اليومي مقارنة بأبراج تغيير الأقسام.
• أقفال ميكانيكية تلقائية بزيادات 250 مم: تنخرط قضبان القفل المحملة بنابض عند كل موضع تمدد 250 مم، مما يوفر دعمًا ميكانيكيًا إيجابيًا للحمل بشكل مستقل عن الضغط الهيدروليكي - الطاقة الهيدروليكية مطلوبة فقط أثناء الانتقالات.
• واجهة تحمل ذيل السمكة من UHMWPE: شرائط تحمل مثبتة ميكانيكيًا مع<0.08 معامل احتكاك يلغي التلامس الانزلاقي المعدني بالمعدن، مما يوفر تشغيلًا تلسكوبيًا خاليًا من الصيانة بدقة مركزية 0.3 مم عند التمدد الكامل.
• تصميم جدار تدريجي مزدوج القطر: أقسام خارجية 63.5 مم × 3.2 مم مع أقسام داخلية 50.8 مم × 2.5 مم تقوم بقياس سمك الجدار للحفاظ على مقاومة انبعاج ثابتة مع زيادة طول العمود غير المدعوم مع التمدد.
• قوة مضخة 15 كجم لمشغل واحد: آلية رافعة مركبة بميزة ميكانيكية 12:1 تتيح التمدد الكامل الارتفاع بواسطة مشغل واحد دون الحاجة إلى دعم كهربائي أو هوائي أو إضافي.
• سائل هيدروليكي مقاوم للحريق من فوسفات الإستر: درجة حرارة الاشتعال الذاتي التي تتجاوز 600 درجة مئوية توفر هامش أمان للتطبيقات القريبة من اللحام، والتجليخ، وعمليات العمل الساخن حيث تشكل سوائل الهيدروليك الزيت المعدني خطر حريق غير مقبول.

يتم شحنها بالكامل في وضع الانكماش في حامل شحن إطار فولاذي يعمل كتركيبة تجميع. مكونات هيدروليكية مملوءة في المصنع وتم اختبار ضغطها بنسبة 150% من الضغط الأقصى مع شهادات اختبار. تتضمن مجموعة شرائط تحمل UHMWPE احتياطية وزجاجة تعبئة سائل هيدروليكي. ضمان إطار لمدة 24 شهرًا، وضمان مكونات هيدروليكية لمدة 12 شهرًا.
